下面給大家介紹的是CAD2014怎么畫多段體，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD三維制圖教程。

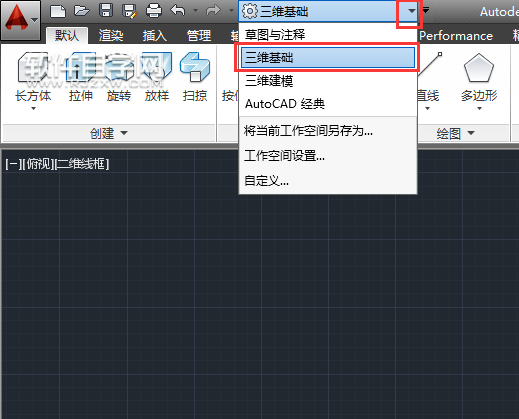

第1步、打開CAD2014軟件，點擊設置三維基礎。

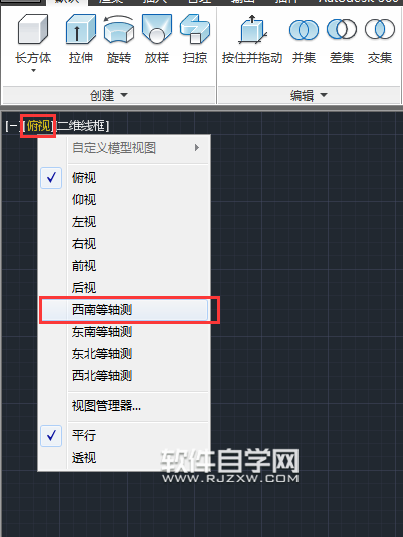

第2步、點擊俯視--西南等軸測。

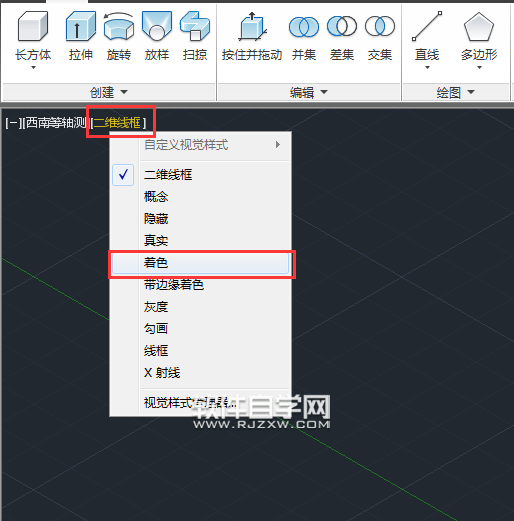

第3步、點擊二維線框--著色。

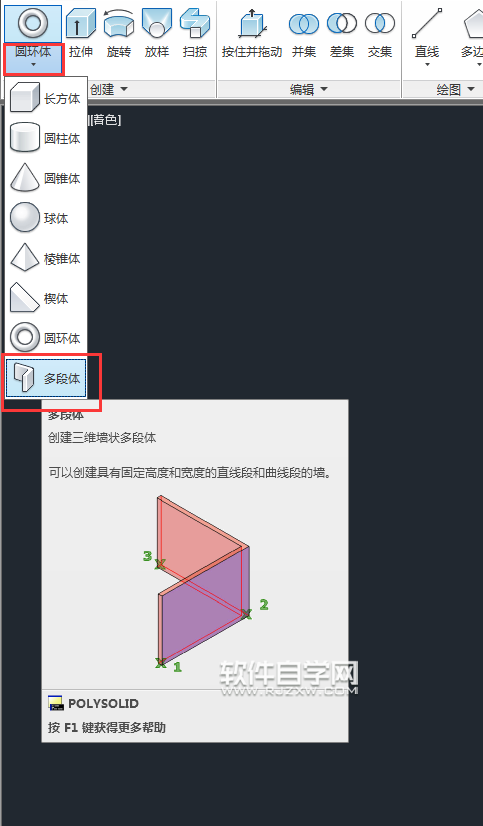

第4步、點擊多段體。

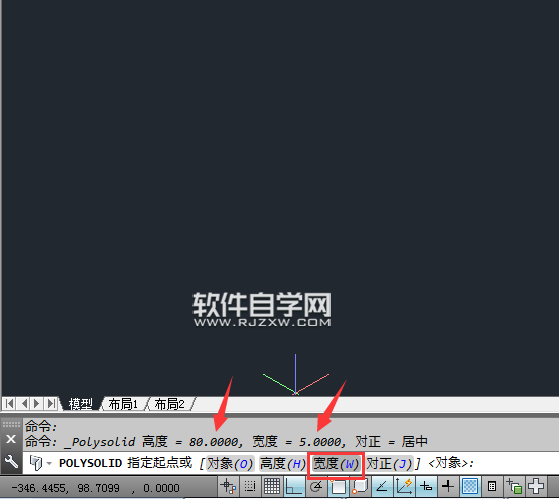

第5步、在命令行里面，可以設置高度與寬度。

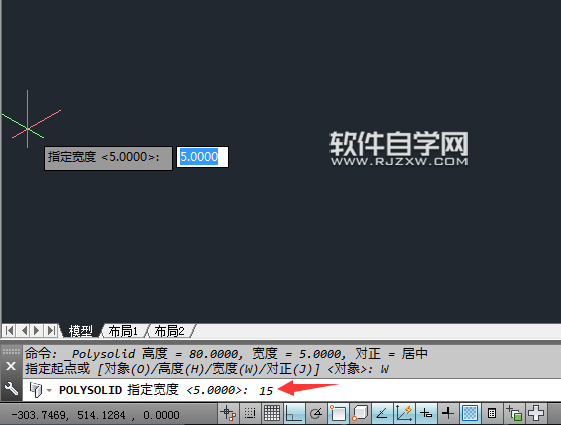

第6步、在這里我們來設置一下寬度，如設置15mm。

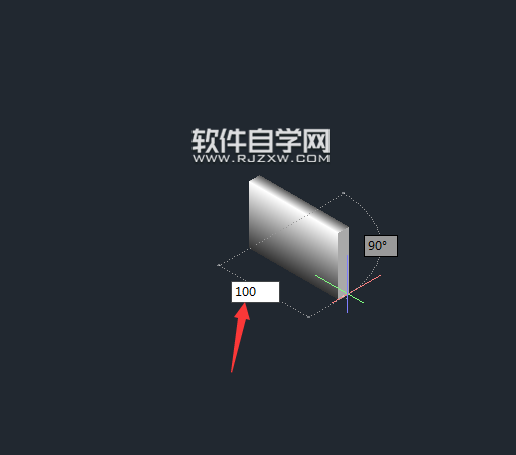

第7步、點擊起點，輸入100mm的長度。

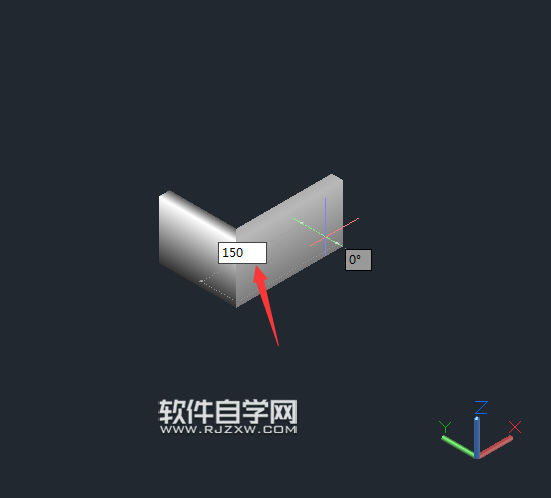

第8步、然后再輸入150的長度。

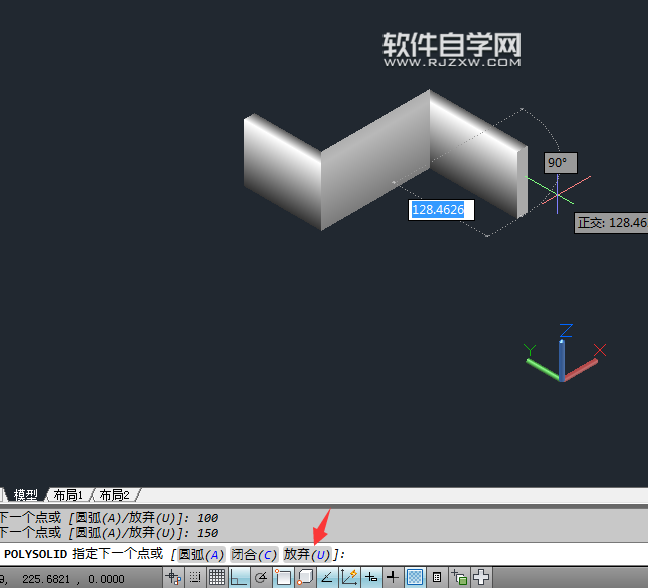

第9步、如果不要繪制了，那就空格。不要點放棄。

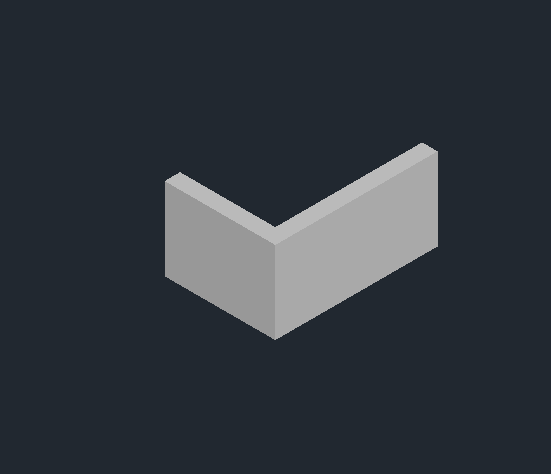

第10步、然后多段體就繪制出來了。

以上就是CAD2014怎么畫多段體，希望大家喜歡，請繼續關注好吧啦網。
