下面給大家介紹的是solidworks繪制草圖練習一的方法與步驟，喜歡的朋友可以一起來關注好吧啦網(wǎng)學習更多的solidworks教程。

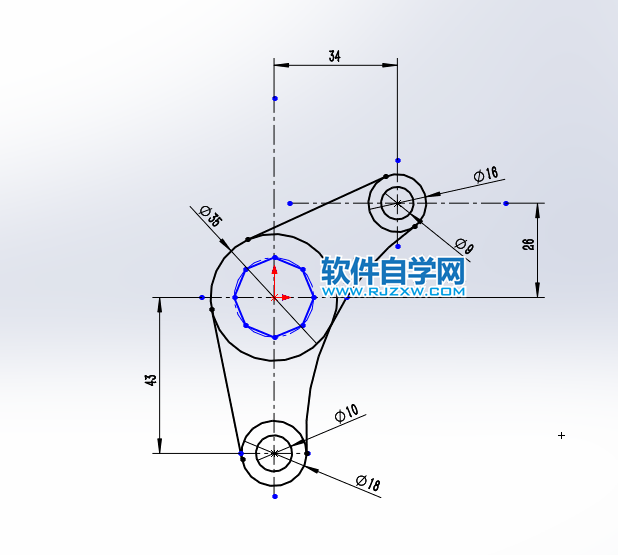

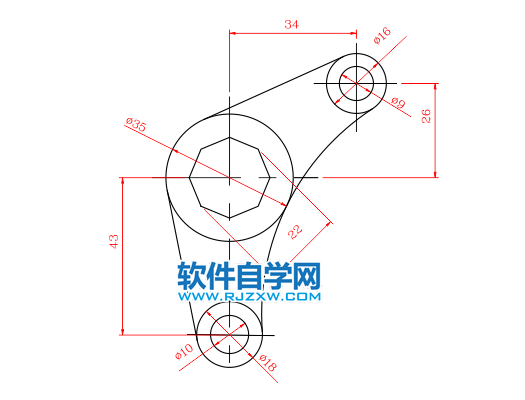

先看看草圖效果，

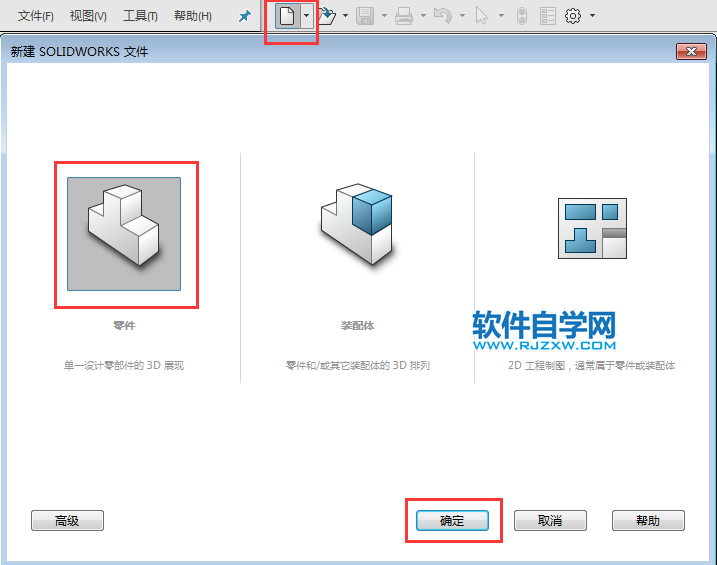

1、打開Solidworks軟件，點擊新建，點擊零件，點擊確定。

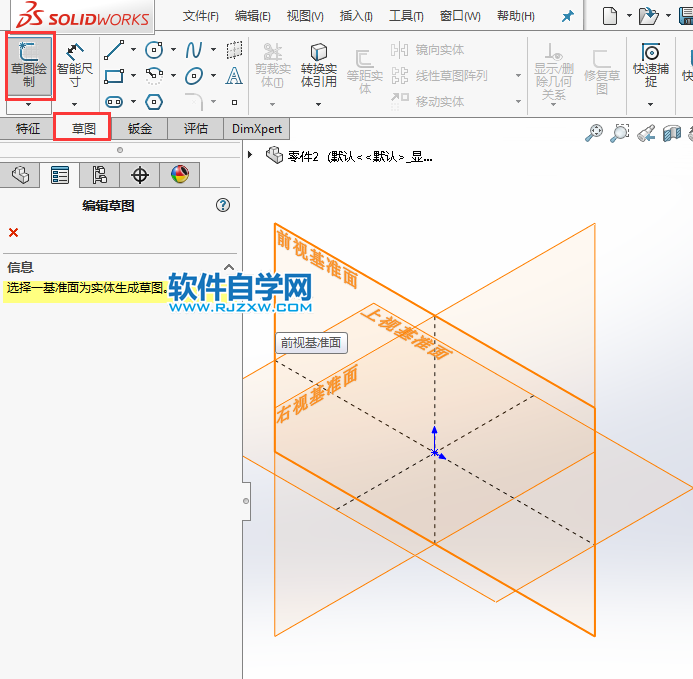

2、點擊草圖里面的草圖繪制，選擇前視基準面，效果如下：

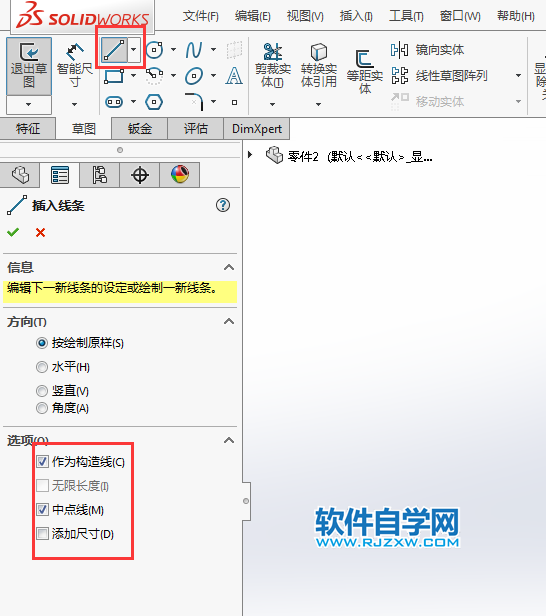

3、點擊直線工具，設置作為構造線與中心線。效果如下：

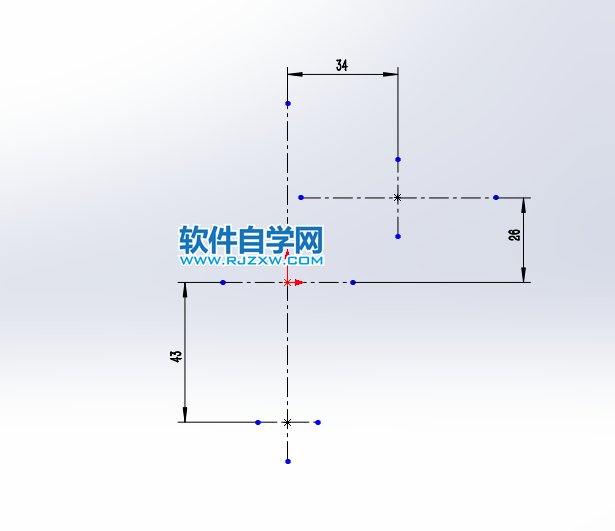

4、然后繪制下面的構造線出來，并標好尺寸，效果如下：

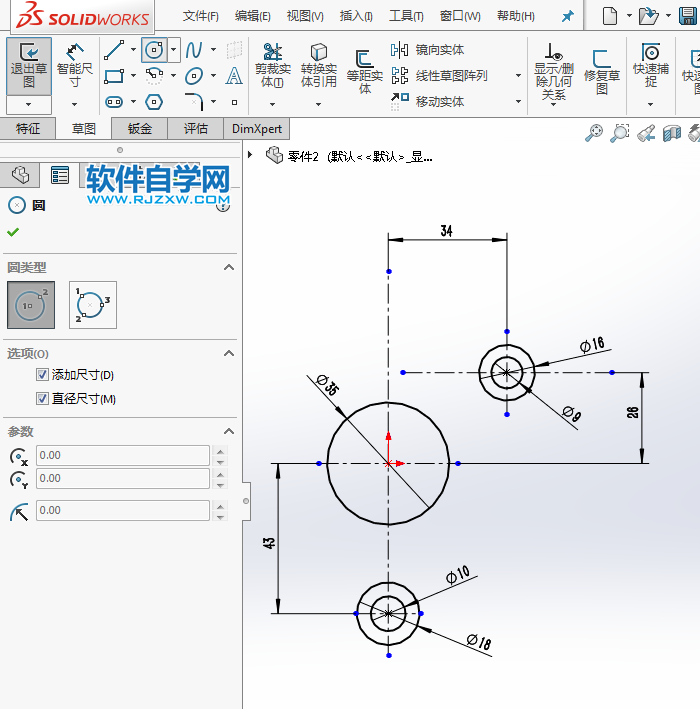

5、然后使用圓形工具，繪制下面，10、18、9、16、35的直徑圓出來，效果如下：

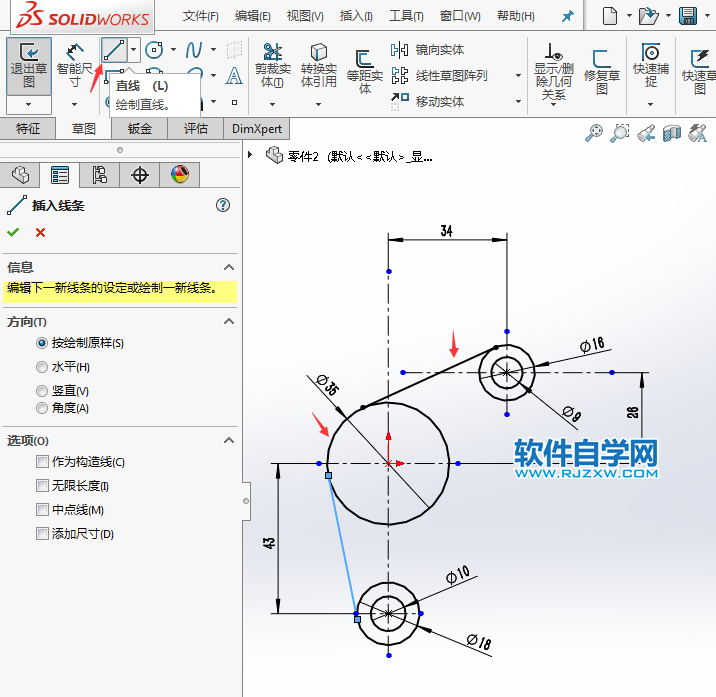

6、然后再使用直線工具，繪制相切直線出來，效果如下：

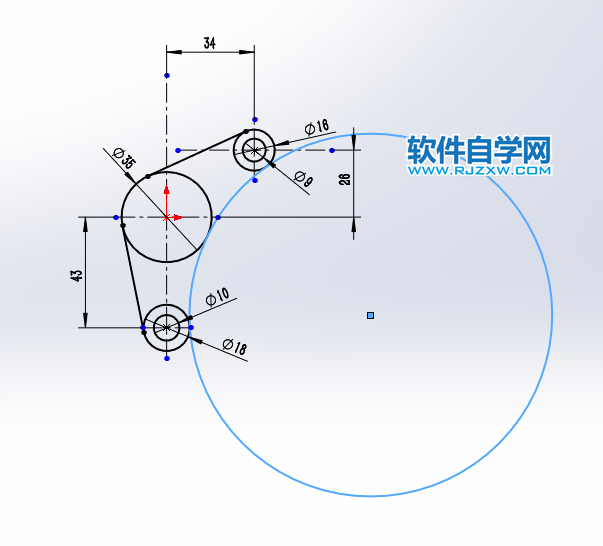

7、然后再使用周邊圓，繪制相切圓出來，效果如下：

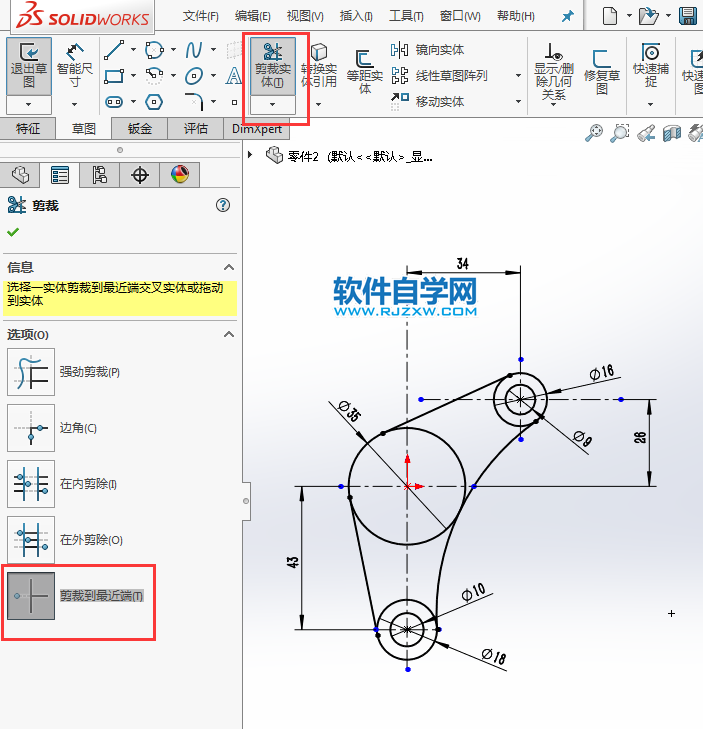

8、然后那使用剪裁工具，進行剪掉不要的線出來，效果如下：

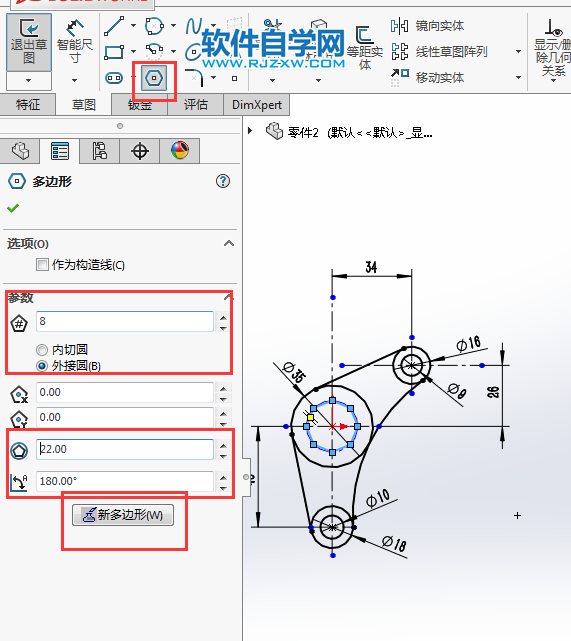

9、然后再使用多邊形工具，設置8，外切于圓，設置22半徑，點擊確定。

10、這樣就繪制好草圖。

以上就是solidworks繪制草圖練習一，希望大家喜歡，請繼續(xù)關注好吧啦網(wǎng)。
