下面給大家介紹的是solidworks拉伸與抽殼怎么用的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

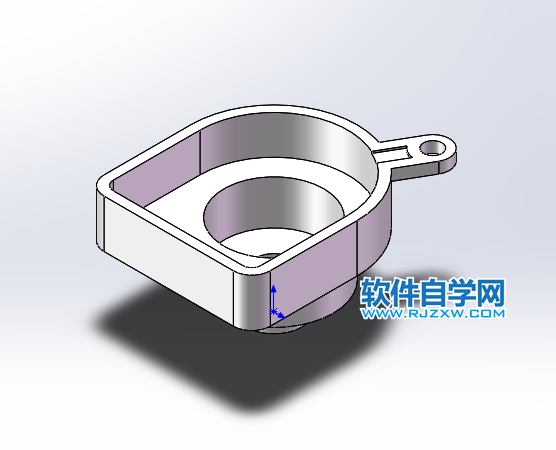

看看零件實體效果圖：

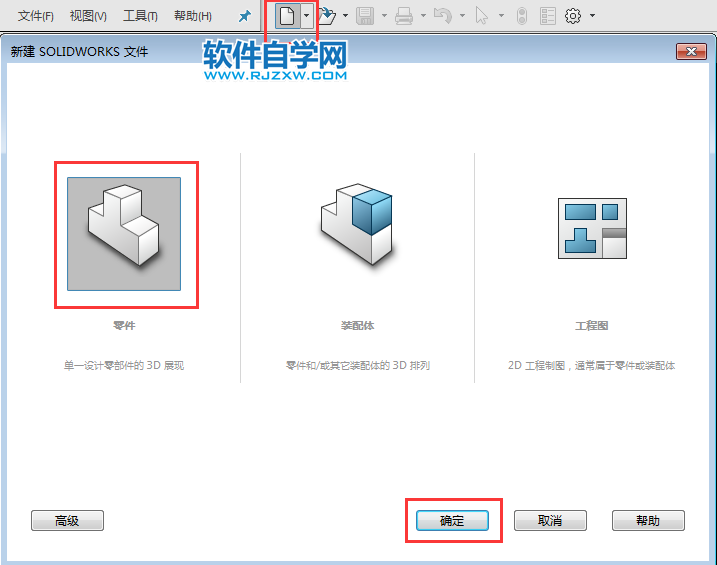

1、打開solidworks軟件，新建零件，點擊確定。

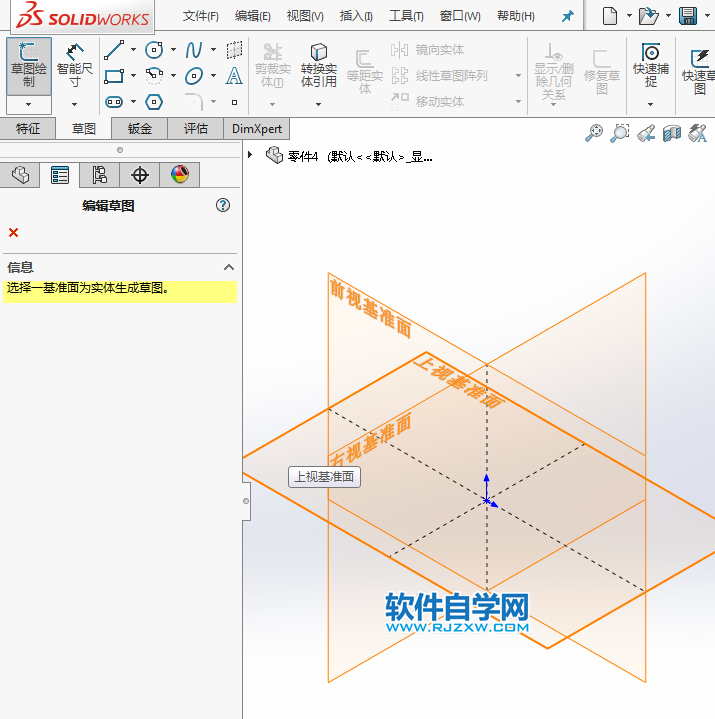

2、點擊草圖里面的草圖繪制，選擇上視基準面，效果如下：

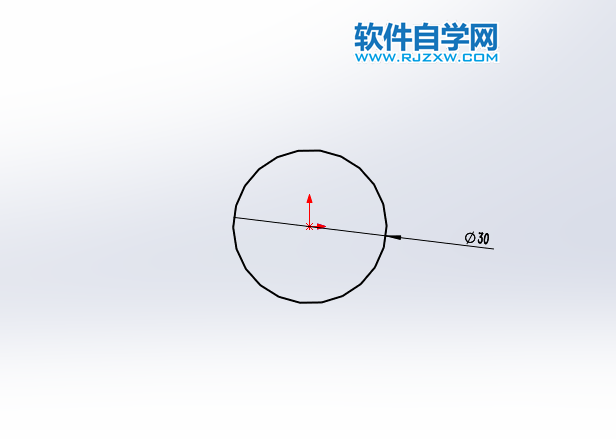

3、使用橢圓工具，繪制一個直徑30mm的圓出來。

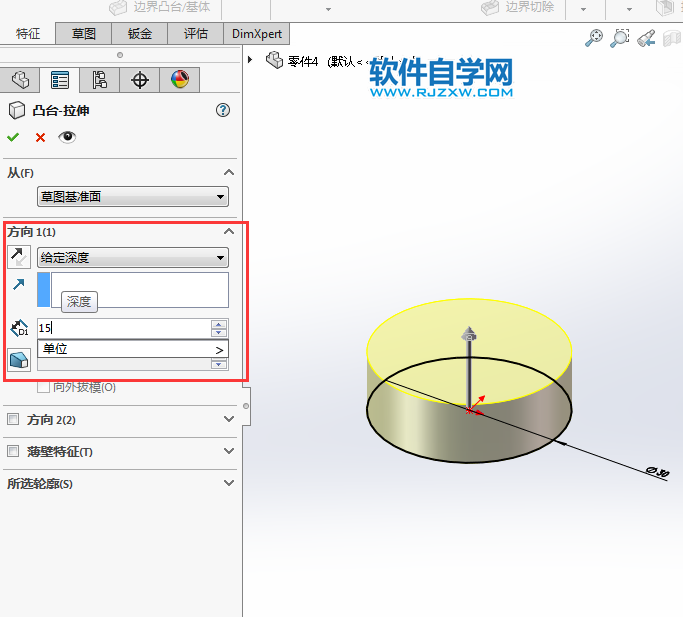

4、繪制好后，退出草圖，設置拉伸的厚度，為15mm。點擊綠勾確定。

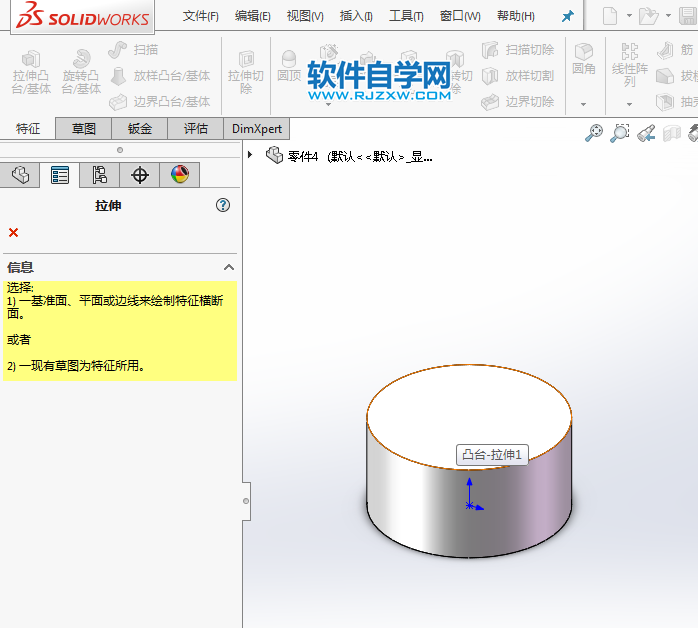

5、點擊特征的凸臺拉伸，選擇實體面。

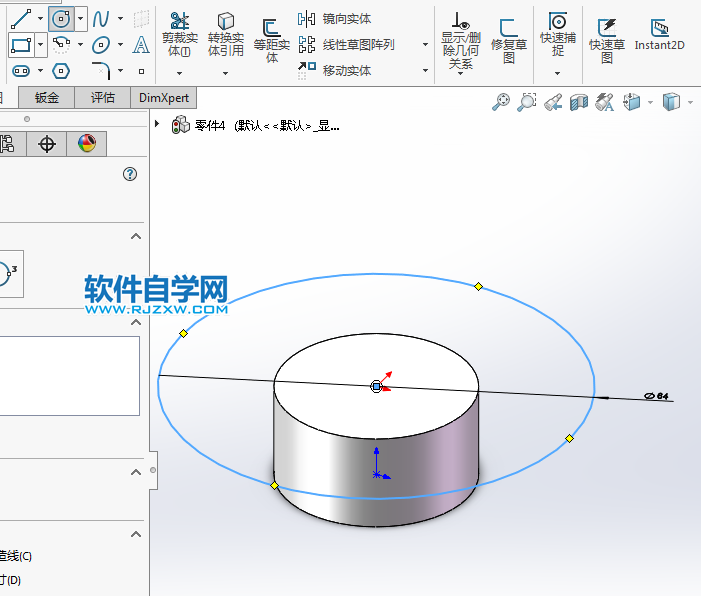

6、同樣使用圓角工具，繪制一個直徑64mm的圓出來，

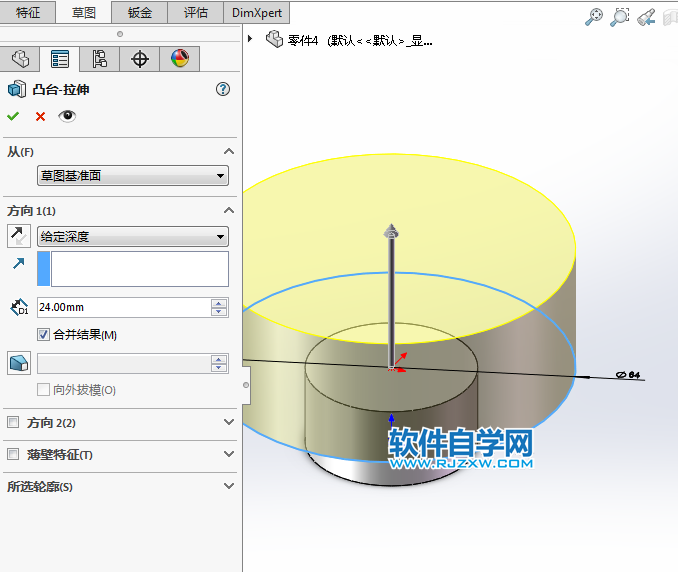

7、然后退出草圖，設置凸臺拉伸24mm。

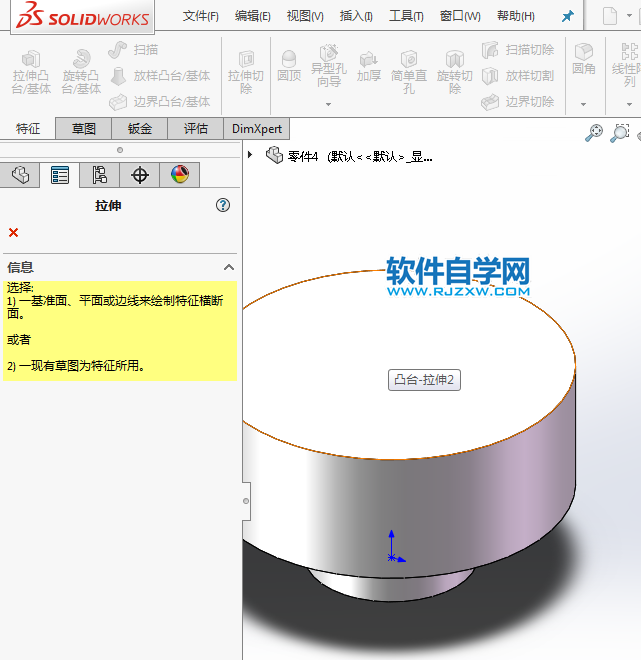

8、同樣的點擊特征里面的凸臺拉伸，選擇實體的面。效果如下：

9、然后繪制下面的草圖尺寸出來，效果如下：

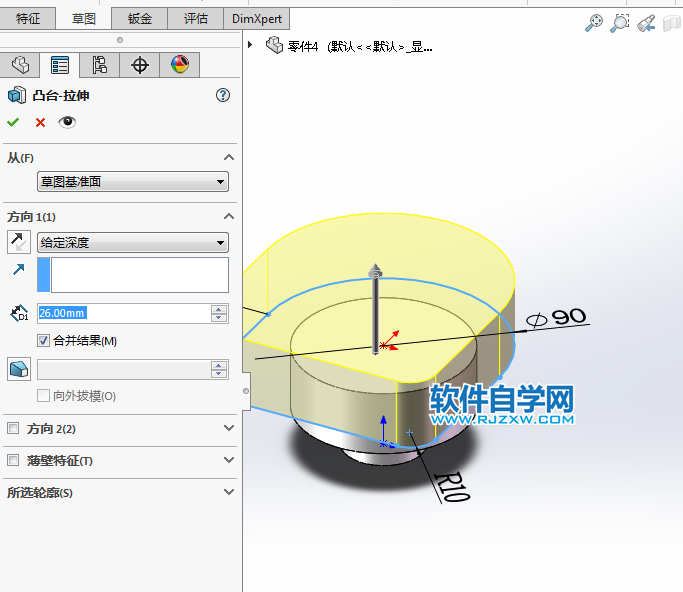

10、然后進行實體凸臺拉伸，設置拉伸的厚度為26mm。

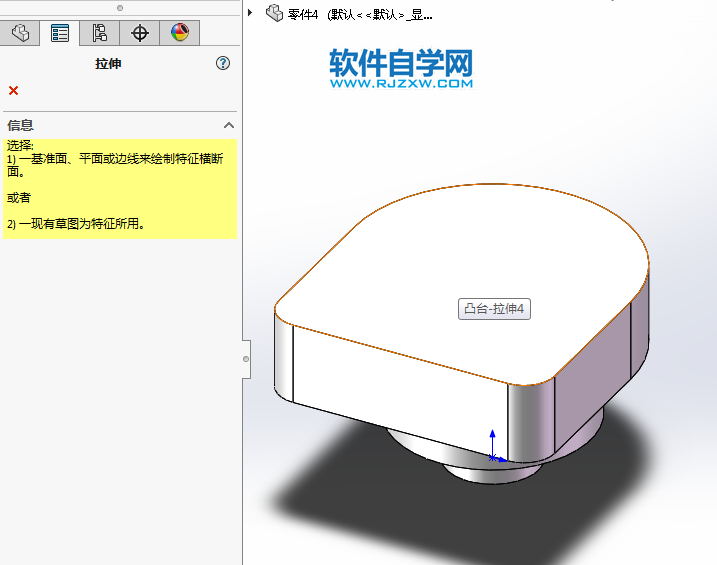

11、同樣的方法，點擊特征的凸臺拉伸，選擇實體的面。效果如下：

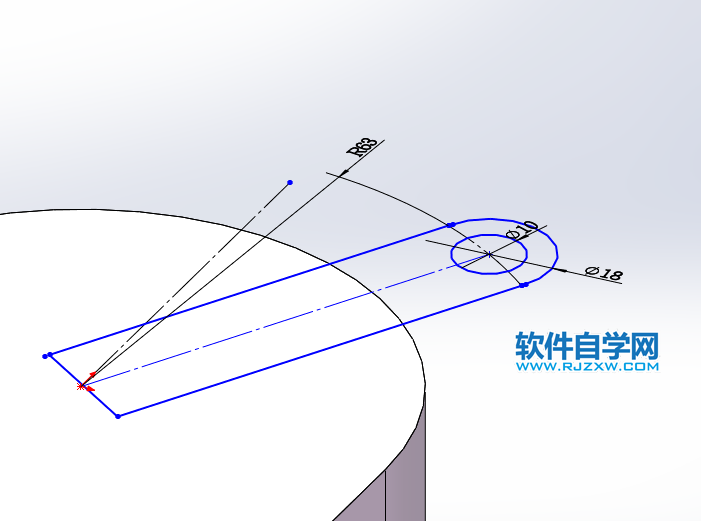

12、繪制下面的草圖出來，效果如下：

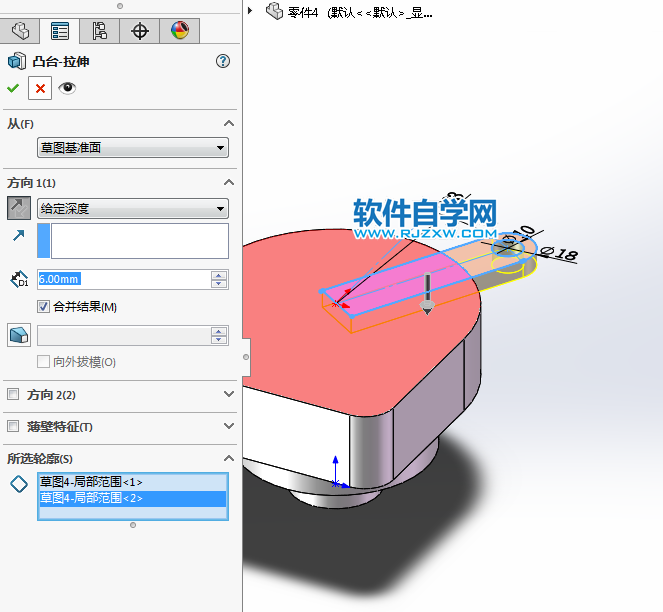

13、然后還是一樣設置凸臺拉伸，設置方向向下，厚度為6mm。

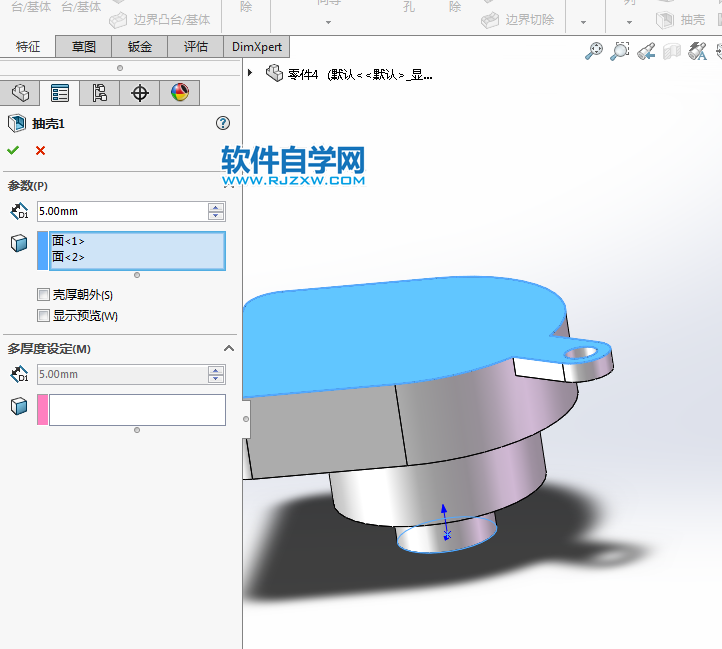

14、然后點擊特征里面的抽殼。選擇上面要刪除的面。

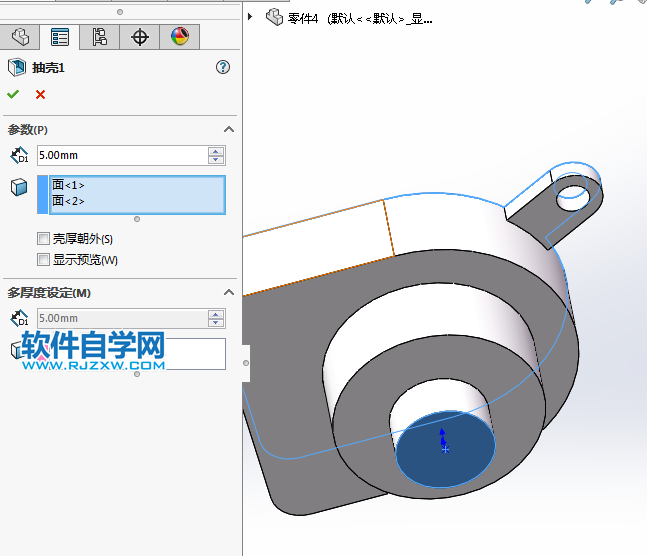

15、還有底部要刪除的面。設置抽殼厚為5mm。

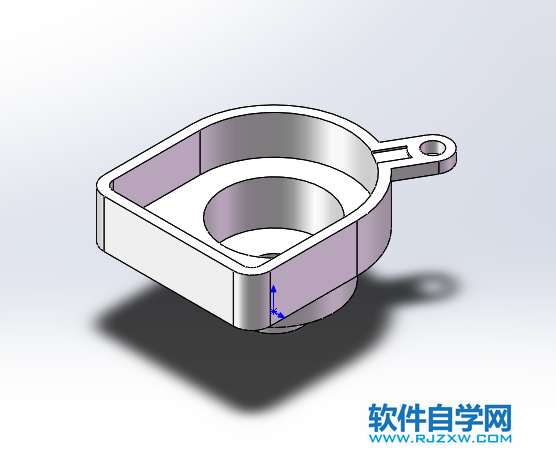

16、效果就完成了。

以上就是solidworks拉伸與抽殼怎么用，希望大家喜歡，請繼續(xù)關注好吧啦網。
