最近在開發的過程當中，對于已有的代碼，想將相關類繪制成UML類圖，雖然現在有很多UML類圖的優秀軟件，比如ProcessOn（可視化編輯）、draw.io（可視化編輯）、PlantUML(代碼生成)，其實看到這里我就想IDEA中有沒有像PlantUML一樣的自動生成的插件，本著懷疑的態度百度了一下，果然IDEA還是很強大的，這個插件都是自帶的，接下稍微講述如何利用IDEA生成UML類圖的教程。

說之前先說一下Diagram這個單詞，意思是圖表; 示意圖; 圖解; [數] 線圖的意思。

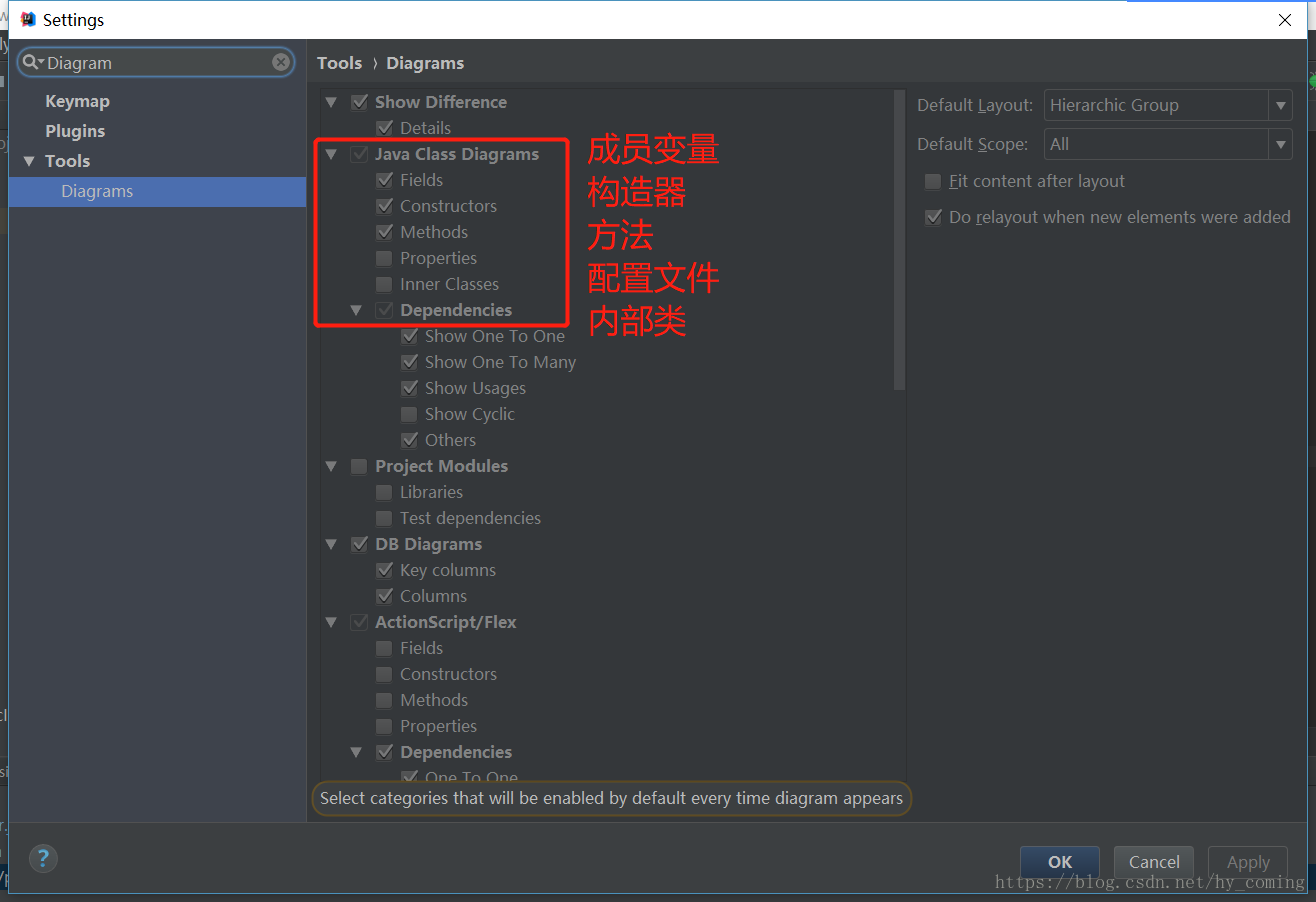

打開設置 File->Setting或windows下按Ctrl+Alt+S 在搜索框中輸入Diagram，如下圖：

如上所示，我們主要關心的只有Java Class Diagrams下面的幾個單選框，分別對應紅字部分，一般的UML類圖只需要知道成員變量、構造器和方法（前面三個），其他的隨意，設置好了之后我們就來演示一下，

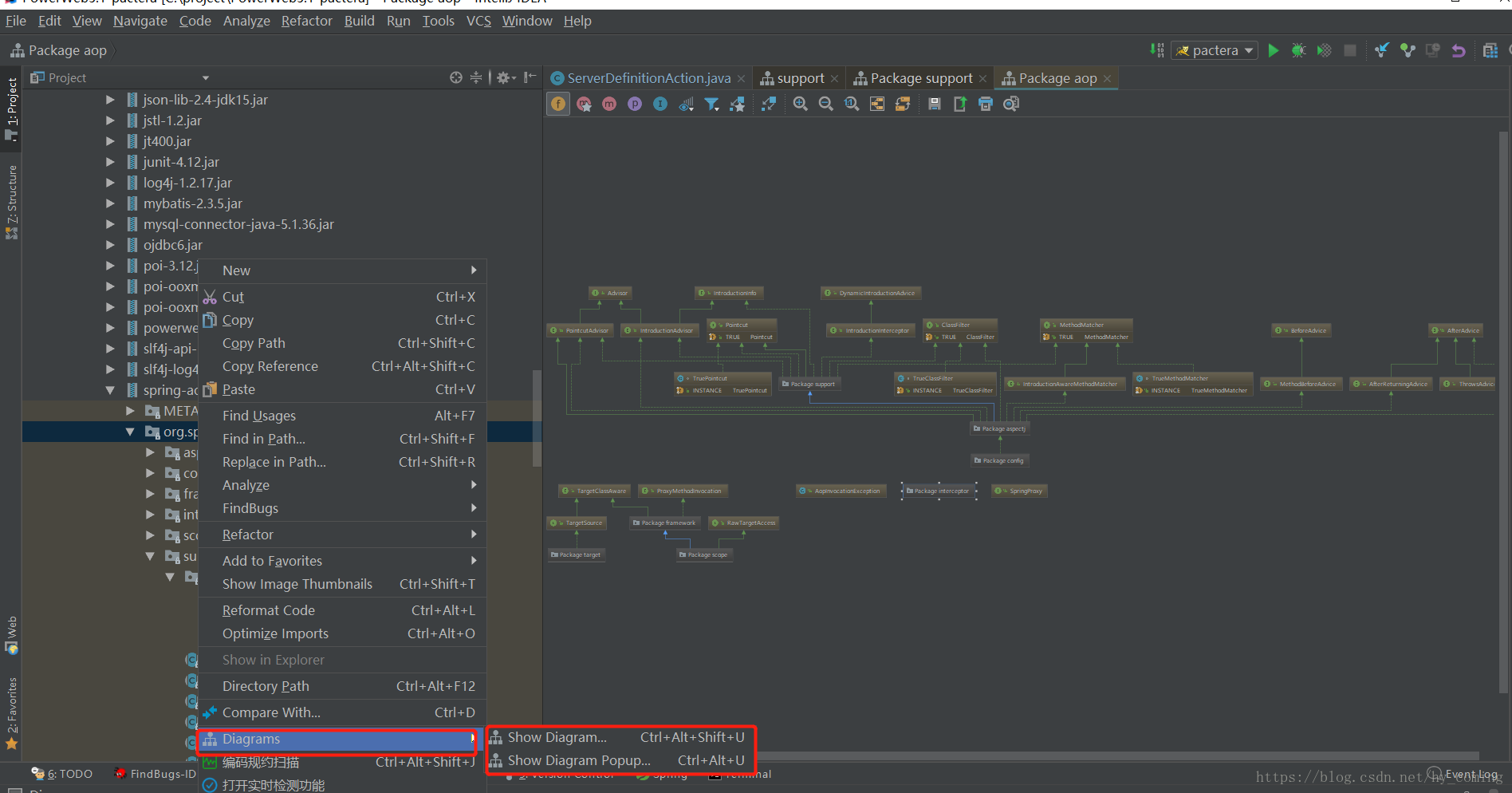

選擇需要的類文件，在編輯器中打開它 按Ctrl + Shift + Alt + U或Ctrl + Alt + U或右鍵選擇，生成類Uml關聯圖，如下圖：

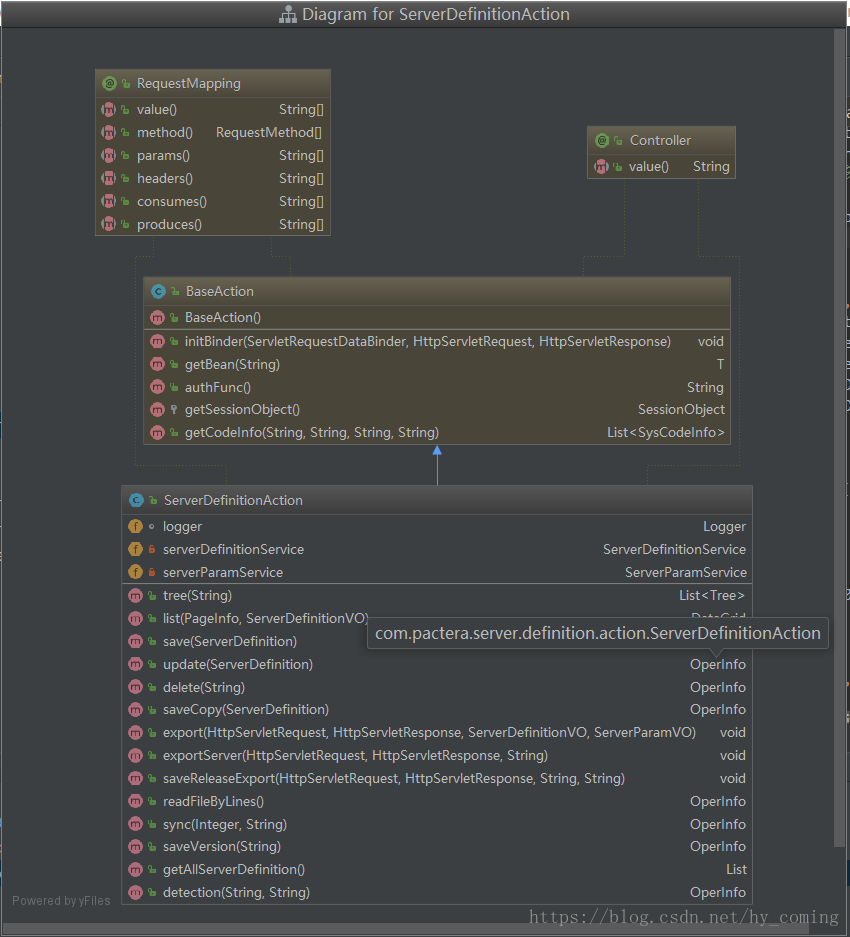

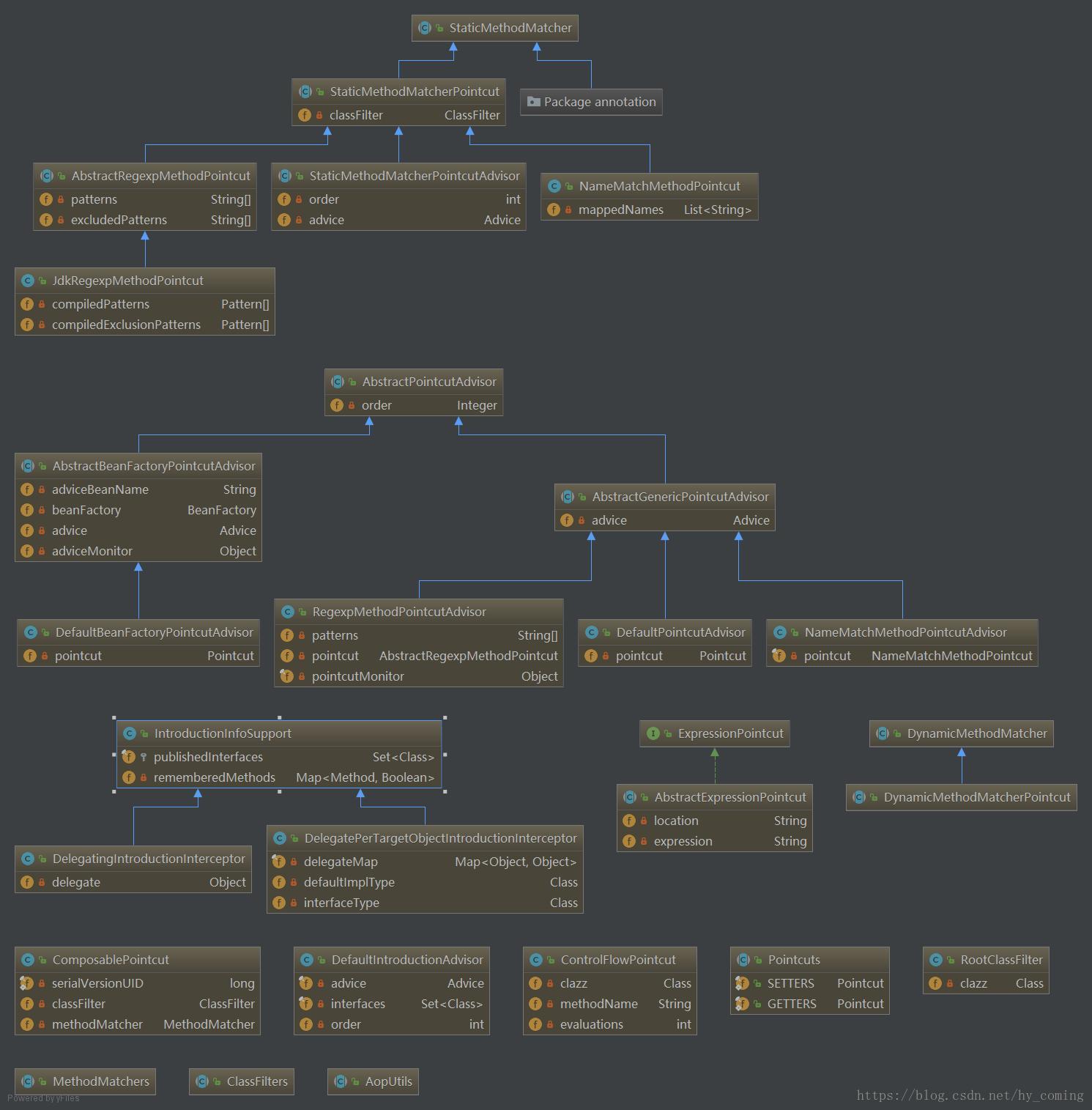

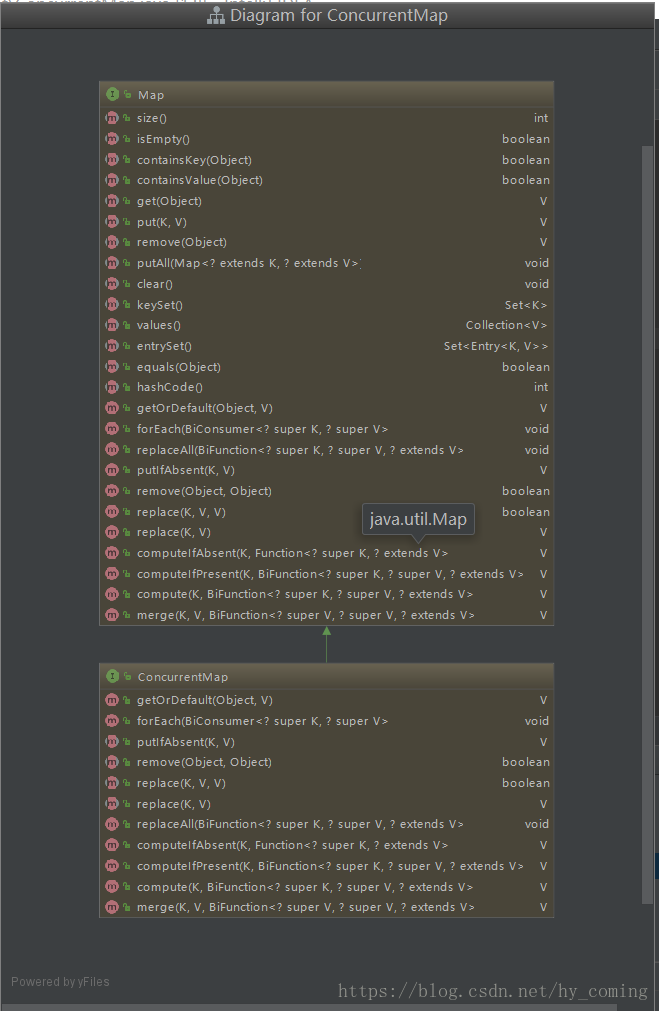

上面的是類的UML圖，下面的support包的UML圖：

局限性：雖然這個很是方便，但是也有他自己的局限性，首先這個功能只能是根據類來自動生成的，所以對于設計類的時候就不行了，還是需要正規的UML圖軟件，還有就是對于專業的UML軟件來說，這種自動生成的東西可能表達并不是非常的準確直觀，特別是對于UML圖有嚴格要求的人來說，顯得格外重要。
